1、概述

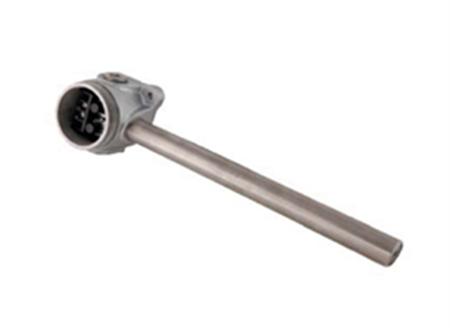

LXT系列两线制位移传感器（以下简称LXT系列）是由直线位移传感器和变送电子组件所构成，直线位移传感器采用不锈钢外壳，变送电子组件采用铝合金铸件，二者通过螺纹联接成一体，安装时只需安装两只M6的螺钉固定。

LXT系列具有双线回路，与PLC相兼容，产品具有较在的接线端子，方便安装，采用带卡死功能的手动调节盘，调试灵活。

2、用途

适用于过程控制、电力等领域，用来测量杆阀位移。还可用于阀位指示、轧钢机的轧辊间隙控制，以及需要配置较长导线的室外使用。

3、技术参数

n  线性量程：0～1＂、0～2＂、0～5＂、0～10＂，具体参见量程对照表。

n  电源电压：13VDC～28VDC。

n  回路电阻：600Ω@28VDC 。

n  输出形式：DC4～20mA，两线回路。

n  非线性度：不大于0.5% F·S 。

n  工作温度： -25℃～85℃。

n  温漂系数：小于0.08% F·S / ℃。

n  频率响应：不大于50Hz 。

n  控制：由电位器分别调整零位和满量程位置。

n  端接；终端用两个M4×10螺钉接线。

n  执行标准：参照JJF 1305-2011 。

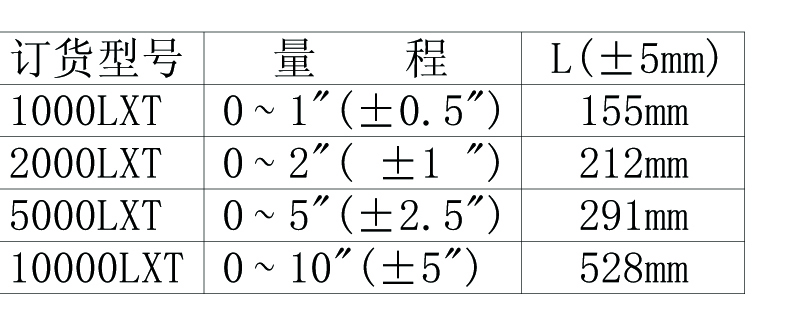

               量程对照表

4、外形及安装尺寸

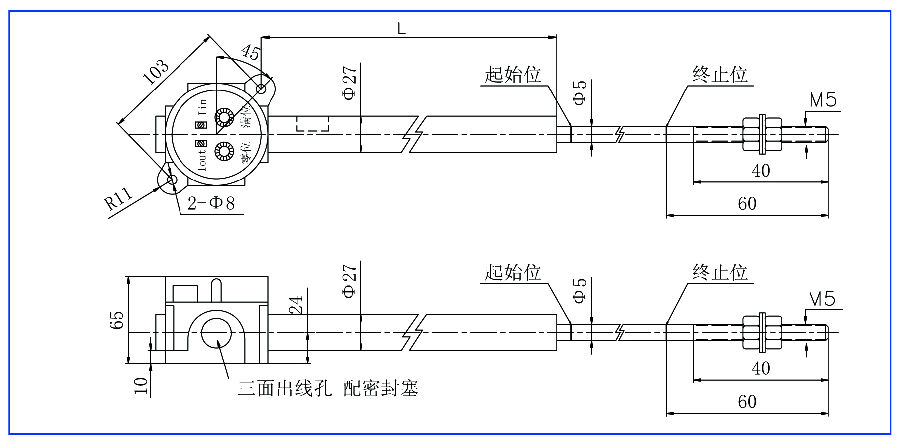

LXT系列两线制位移传感器外形尺寸图

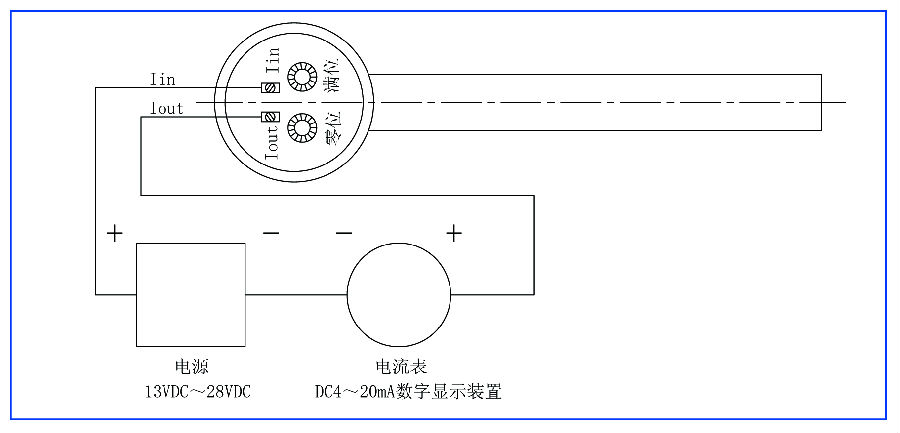

                                                 LXT系列两线制位移传感器接线示意图

5、订货指南

订货代号： A□□□□LXT-B□

传感器量程选择：A□□□□

              1000：0～1＂(±0.5＂)

2000：0～2＂(±1＂)

*5000：0～5＂(±2.5＂)

10000：0～10＂(±5＂)

测量方向选择：B□

              *A：拉杆插入，信号增强
               B：拉杆插入，信号减弱

标示*为出厂默认值，如有特殊要求，请在订货时说明。

综合举例：订货代号为“5000LXT-A的产品是指量程为0～5＂、拉杆插入，信号增强的LXT系列两线制位移传感器。
