1、概述

TK系列LVDT传感器工作原理：铁芯可移动的差动变压器，它产生的电量输出与其分离式可动铁芯位移成正比，从而进行位移的自动监测和控制，它在机械、电力、汽车、航天航空、冶金、能源、水利等行业的工矿企业、国防工程和科研院所等诸方面获得了广泛的应用。

TK系列LVDT传感器动态特性好，可用于高速在线检测：结构简单、体积小；工作可靠、使用维护方便、寿命长；非线性度好、重复精度高。

TK系列LVDT传感器可以匹配各种进口变送器（卡件板），各项技术性能与进口传感器相同，可以替代进口传感器。

产品出厂时可配有变送器，订货时请说明。

2、用途

耐磨、抗振、易安装设计，适用于油动机行程、阀位的监测和保护。

3、技术参数

n  线性量程：0～350mm，共8种规格（详见技术指标及尺寸表）。

n  非线性度：不大于0.25% F·S 。

n  初级阻抗：不小500Ω（振蒎频率为3kHz）。

n  工作温度：普通型-40℃～+150℃；高温型-40℃～+210℃（+250℃持续30分钟）。

n  温漂系数：小于0.03% F·S / ℃。

n  激励电压：3V r ms(1～5 V r ms)。

n  激励频率：2.5 kHz（400Hz～10 kHz）。

n  引出线：六根特氟隆绝缘护套线，外有不锈钢护套软管。

n  耐受振动：20g（可达2 kHz）。

n  执行标准：参照JJF 1305-2011 。

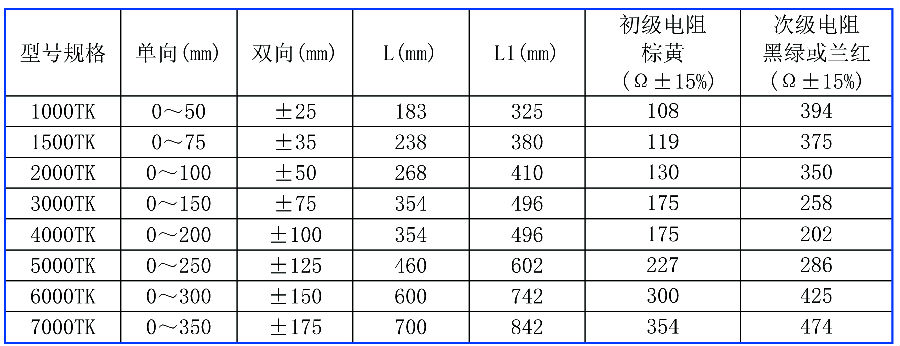

                                        技术指标及尺寸表

4、外形及安装尺寸

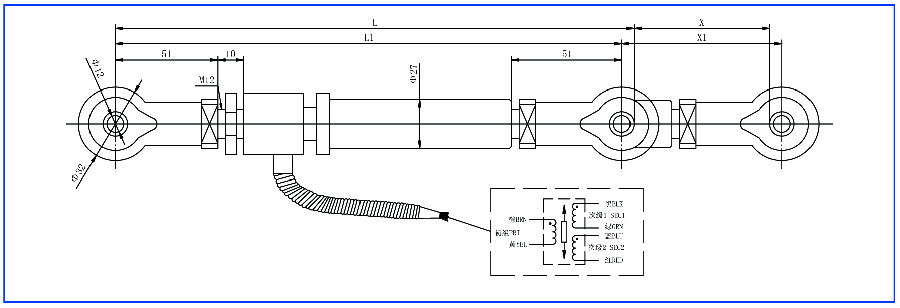

TK系列LVDT位移传感器外形尺寸图

5、订货指南

订货代号： A□□□□TK-B□□-C□□-D□□

注：TKG表示高温型LVDT传感器。

传感器行程选择：A□□□□（直接填写行程，单位为mm）

传感器引线长度选择：B□□（直接填写引线长度单位为0.1m,默认为1m）

引线方式选择：C□□

              *01：直接引线
               02：航空插头引线

配套变送器选择：D□□

*01：不配变送器
          02：配变送器（注明订货代号，参见XCBSQ系列或LTM系列行程变送器订货指南）

标示*为出厂默认值，如有特殊要求，请在订货时说明。

综合举例：订货代号为“3000TK-10-01-01的产品是指行程±75mm、直接引线且引线长度为1m，不配相应变送器的TK系列LVDT位移传感器。
