1、概述

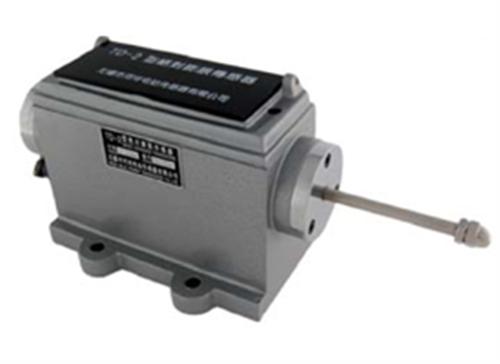

TD-2系列绝对膨胀传感器是为汽轮机行业测量汽轮机组绝对膨胀位移所设计的传感器，它有就地和远传两种指示。就地指示视野大，它采用中频位移传感器作为传感元件；远传指示线性好，抗干扰性强，结构简单，不易损坏，可靠性好，能长期连续使用，输出为恒流。已被国内大中型汽轮机制造厂选用，其它精密测量行程的位移场合也可采用。

产品出厂时可选配变送器或二次数字仪表，订货时说明。

2、用途
适用于汽轮机汽缸膨胀测量及保护。

3、技术参数

n  线性量程：0～25mm；0～35mm；0～50mm；0～80mm四档可选。

n  非线性度：不大于0.5% F·S （选用本公司生产的变送器或二次仪表，方可保证传感器精度）。

n  变送器工作温度：-5℃～+45℃。

n  传感器工作温度：不大于100℃。

n  环境湿度：不大于95%（非冷凝）。

n  环境振动：不大于2.3g 。

n  工作方式：连续。

n  执行标准：参照JJG 644-2003 。

4、外形及安装尺寸

5、订货指南

订货代号： TD-2-A□□-B□□

传感器行程选择：A□□

         01：0～25mm  *02：0～35mm  03：0～50mm 04：0～80mm

配套变送器选择：B□□

*01：不配变送器
          02：配变送器（注明订货代号，参见XCBSQ系列订货指南）

标示*为出厂默认值，如有特殊要求，请在订货时说明。

综合举例：订货代号为“TD-2-03-01的产品是指行程0～50mm、不配置相应变送器的TD-2系列绝对膨胀传感器。
