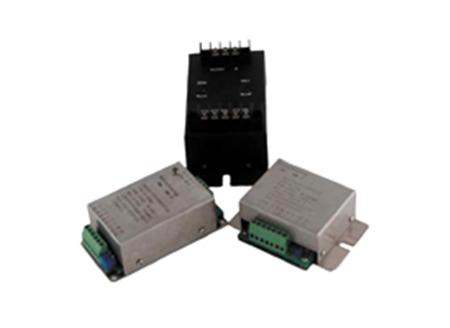

1、概述

 XCBSQ系列LVDT变送器是针对三线制和六线制LVDT而设计，具有精度高、性能稳定、抗干扰能力强、可靠性高等特点。适合阀位行程的监视，已广泛应用于电力、机械、化工和冶金等企业。产品执行标准参照GB/T17614.1-2008和GB/T17614.2-2008。

2、用途
 适用于三线制或六线制LVDT输出信号的解调和放大。

3、接线示意图

■DC24V变送器
☆TD-1、TD-2和UT-81系列三线制变送器

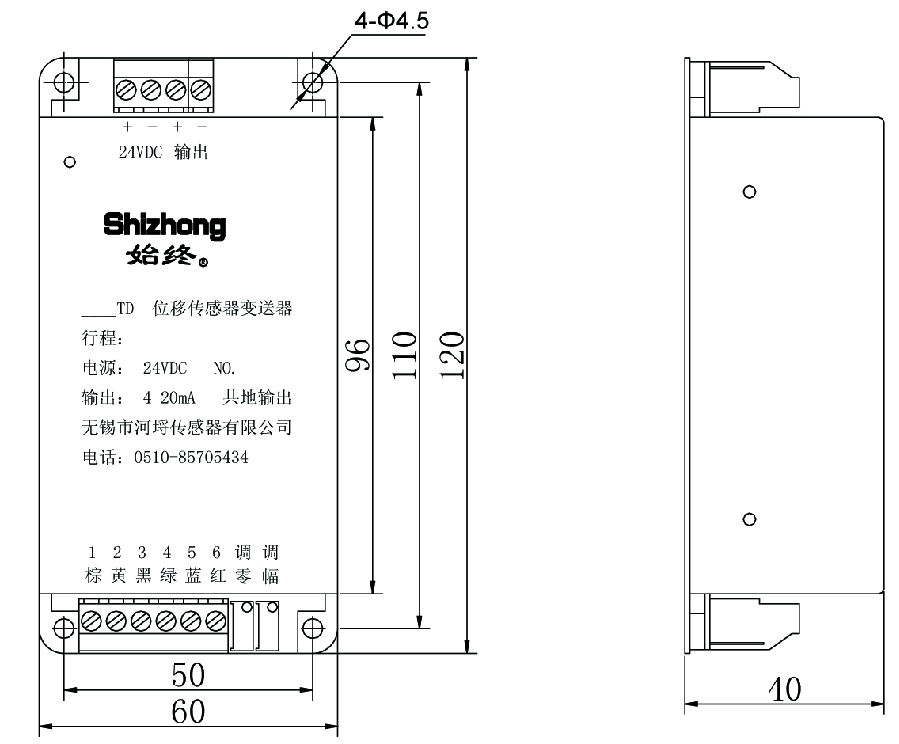

☆TD、TK系列六线制变送器

■AC220V变送器

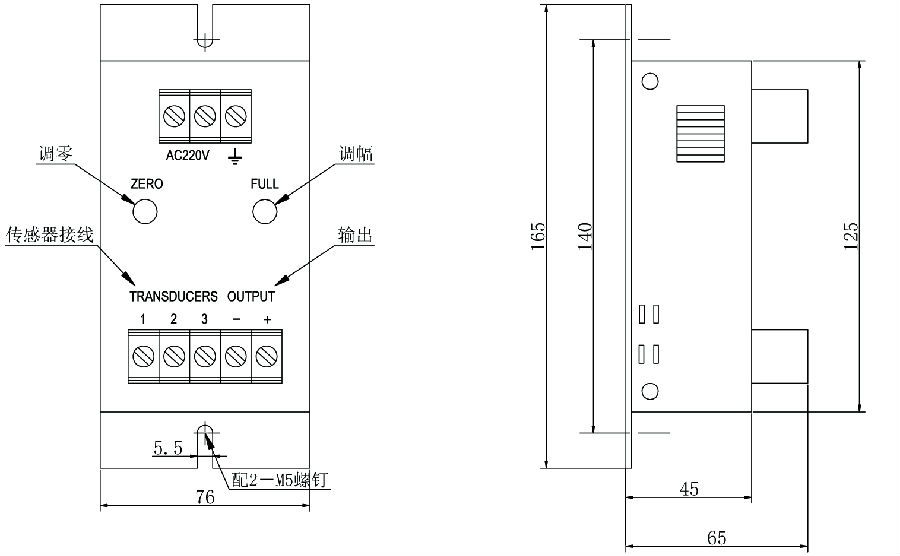

☆TD-1、TD-2和UT-81系列三线制变送器（单路输出）。

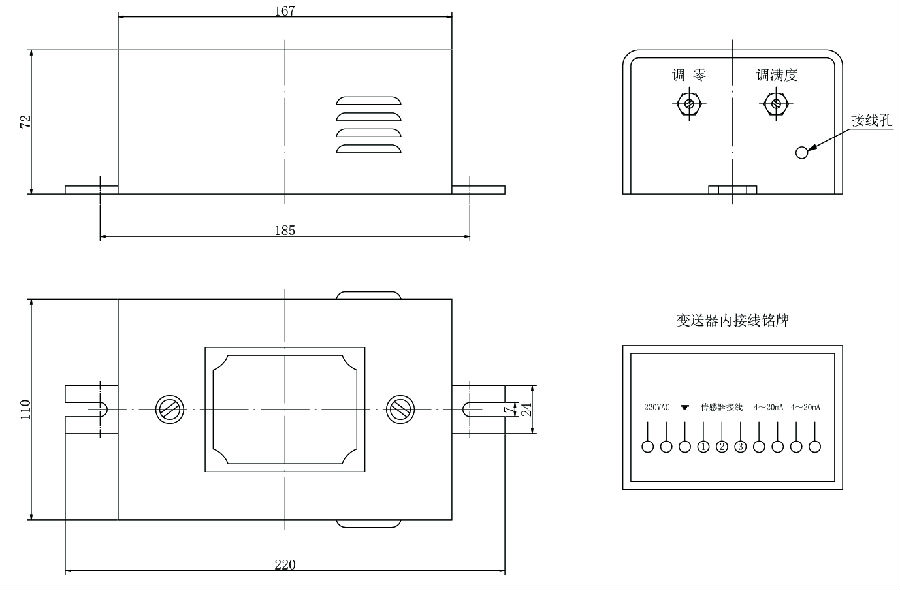

☆TD-1、TD-2和UT-81系列三线制变送器（双路输出）。

订货指南

订货代号：XCBSQ-A□□/□□-B□□-C□□

传感器选择：A□□/□□□（/后面直接填写传感器行程，单位为mm，正负行程加“±”标识）

01：六线制TD/TK系列位移传感器
02：三线制TD-1系列位移传感器
03：三线制TD-2系列热膨胀传感器
04：三线制UT—81系列油箱油位传感器

电源选择：B□□
01：直流24V
02：交流220V

输出选择：C□□01：单路4~20mA
02：单路1~5V

11：双路4~20mA

22：双路1~5V

12：4~20mA和0~5V输出

00：定制

综合举例：订货代号为“XCBSQ-03/035-01-01的产品指以DC24V为电源、配置35mm行程TD-2系列热膨胀传感器、单路输出4~20mA的XCBSQ系列LVDT变送器。
