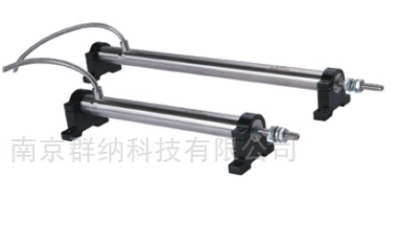

群纳HTD系列LVDT位移传感器
首页 / 传感器变送器 / LVDT位移传感器/热膨胀传感器 最后编辑时间：2022-12-25
HTD系列LVDT位移传感器主要用于测量如位移、距离、伸长、移动、厚度、膨胀、液位、应变、压缩、重量等各种物理量。在航天、航空、电力、石油化工、机械、军工、纺织、汽车、煤炭、地震监测等提供可靠的位置测量。
产品动态特性好/可靠性高/测量精准/适应工业现场
我公司LVDT位移传感器有两个系列（差动变压器式位移传感器有三线制和六线制两个系列），行程双向为±400mm，单向为0~800mm。精度等级有0.5%、0.2%、0.1%三个等级。
1三线制LVDT位移传感器技术性能
精度：0.5%FS
动态频率：0~200Hz（3db）
灵敏度漂移：零点＜0.02%/℃满度＜0.03%/℃
零位电压：小于满刻度输出的0.5%
激励电源频率：正弦波或方波（1~5KHz）
工作温度: -50~+150℃(特殊规格可达0~+280℃)
2 六线制LVDT位移传感器技术性能
精度： 0.5%FS
灵敏度：2.8~230mV /mm/V
初级激励电压：3Vrms（1～5 Vrms）
激励频率：2.5KHz（400Hz～10KHz）
零位电压：小于满刻度输出的0.5%
动态频率：0~200Hz（3db）
工作温度：-50~+150℃（特殊规格可达-50～+280℃）
灵敏度漂移：零点＜0.02%/℃满度＜0.03%/℃
型号 | 单向mm双向mm | 传感器尺寸L | 行程r | 初拉长度E | 芯杆直径 D | 螺纹外径Md | 螺纹长度F | |
HTD-50-3 | 0~50 | ±25 | 170 | 50 | 30 | 6 | 8 | 45 |
HTD-100-3 | 0~100 | ±50 | 215 | 100 | 30 | 6 | 8 | 45 |
HTD-150-3 | 0~150 | ±75 | 268 | 150 | 30 | 6 | 8 | 45 |
HTD-200-3 | 0~200 | ±100 | 310 | 200 | 30 | 6 | 8 | 45 |
HTD-250-3 | 0~250 | ±125 | 363 | 250 | 30 | 6 | 8 | 45 |
HTD-300-3 | 0~300 | ±150 | 480 | 300 | 30 | 6 | 8 | 45 |
HTD-350-3 | 0~350 | ±175 | 480 | 350 | 30 | 6 | 8 | 45 |
HTD-400-3 | 0~400 | ±200 | 630 | 400 | 30 | 6 | 8 | 45 |
HTD-500-3 | 0~500 | ±250 | 770 | 500 | 30 | 6 | 8 | 45 |
HTD-600-3 | 0~600 | ±300 | 770 | 600 | 30 | 6 | 8 | 45 |
HTD-50-6 (1000TD) | 0~50 | ±25 | 185 | 50 | 30 | 6 | 6 | 45 |
HTD-100-6 (2000TD) | 0~100 | ±50 | 270 | 100 | 30 | 6 | 6 | 45 |
HTD-150-6 (3000TD) | 0~150 | ±75 | 360 | 150 | 30 | 6 | 6 | 45 |
HTD-200-6 (4000TD) | 0~200 | ±100 | 360 | 200 | 30 | 6 | 6 | 45 |
HTD-250-6 (5000TD) | 0~250 | ±125 | 466 | 250 | 30 | 6 | 6 | 45 |
HTD-300-6 (6000TD) | 0~300 | ±150 | 600 | 300 | 30 | 6 | 6 | 45 |
HTD-350-6 (7000TD) | 0~350 | ±175 | 700 | 350 | 30 | 6 | 6 | 45 |
HTD-400-6 (8000TD) | 0~400 | ±200 | 750 | 400 | 30 | 6 | 6 | 45 |
HTD-500-6 (10000TD) | 0~500 | ±250 | 860 | 500 | 30 | 6 | 6 | 45 |
HTD-600-6 (12000TD) | 0~600 | ±300 | 980 | 600 | 30 | 6 | 6 | 45 |
