一、概述

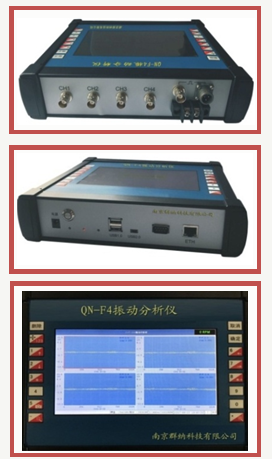

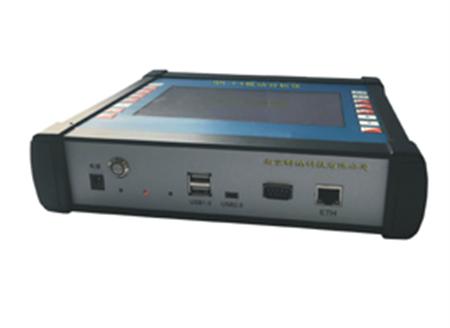

   QNF4动平衡振动分析仪支持4路振动信号和1路转速信号的接入。QN-F4动平衡振动分析仪能使电动机、风机、涡流机、螺旋桨和泵的转子等旋转机械部件实现单面、双平面平衡，主要用于旋转机器的轴和轴承振动数据采集,振动故障分析，轴系平衡和振动等级评估等；仪表可以用于瞬态信号的捕获：叶片敲击试验、落锤试验以及甩负荷试验等，仪器提供种类丰富的图表界面，为用户的诊断与分析提供数据支持。

二、测量范围

◆ 转速范围：6～80000转/分，误差<±1转/分

◆ 测量精度：AD分辨率16位

◆ 振幅范围：

 位移：0～2000μm（峰峰值）

 速度：0.1～800mm/s（峰峰值）

 加速度：0.1～100g（峰峰值）

◆ 相位：0～360°

◆ 信号频率：0.1Hz～20KHz

◆ 仪表显示画面刷新≈1s

三、功能及主要技术指标

◆ 高速采集，实现2KHz～100KHz（自定义设置），同步连续采集并完整录波（包括转速信号）。

◆ 多类型振动传感器接入：涡流传感器、速度传感器、加速度传感器、光电转速感器、ICP型速度传感器以及ICP加速度传感器。

◆ 丰富的图表功能：数据列表、转速曲线、时域波形、频谱分析图、历史曲线图、伯德图等。

◆ 提供层叠图、加窗、高阶滤波器、瀑布图、包络解调等图形。

◆ 仪表内部嵌入多种动平衡计算工具,内置抗混叠滤波、抽样、插值、FFT、平滑等技术。

◆ 内置32G高速存储卡，支持最多80个小时的连续录波存储，灵活的设置功能、存储文件和截图文件存储、管理功能。

◆ 7英寸彩色液晶屏

◆ USB2.0接口，支持仪表拷贝数据到PC。

◆ 大容量锂电池，续航5～6小时测量。

◆ 尺寸：20×24×6(cm)

◆ 主机重量：2Kg。
