1、概述

    QNF24Pro振动分析仪系统由数据采集器和计算机（笔记本或台式机）构成，通道数据并行同步采集,用于测量、分析和诊断工业领域中的大型旋转设备：如汽轮发电机组、水轮发电机组、压缩机组、燃气轮机、风机和水泵等设备在升降速（启停状态）和正常运转情况下振动数据的采集、振动情况的在线监测。该系统功能强大，配置灵活，用户界面友好，操作简单方便，可作为振动运行人员振动监测，振动故障诊断、动平衡的有效工具。

二、组成及技术指标

   1.信号输入：24路振动信号可配接磁电式速度传感器或电涡流传感器；1路键相信号配接光电转速传感器电涡流位移传感器

   2．测量范围：转速范围：30～10000转/分

      振幅范围：位移：0～1000μm（P-P）

      速度：0～100.0mm/s（P-P/RMS）

      相位：0～360°

3．频率响应：5Hz～1000Hz

4．测量精度：

   A/D采样分辨率：16位，误差<0.1%

  采样频率：16-24通道同时采样，24～40通道同时采样，最高采样频率：50KHz

   FFT频率分析：1024点

   转速：30～10000转/分，误差<±1转/分

5. 系统显示：计算机屏幕，画面刷新：≈1s

6．通讯接口：网络接口

7．工作电源：AC220V/50Hz ±10%，＜50W

8.仪器尺寸：

16-24通道仪器主机尺寸：278(长) ×278(宽)×110(高) mm

24-40通道仪器主机尺寸：378(长) ×278(宽)×100(高) mm

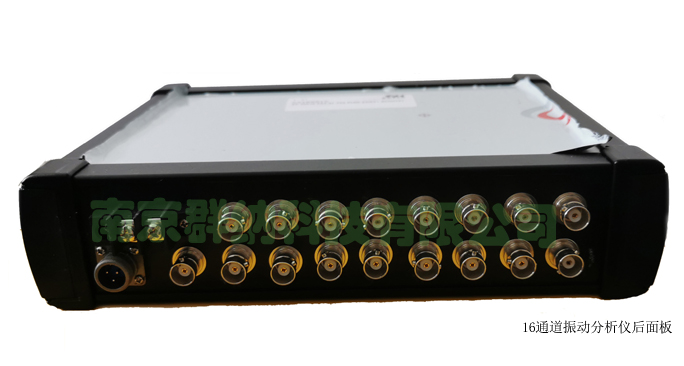

16通道主机：

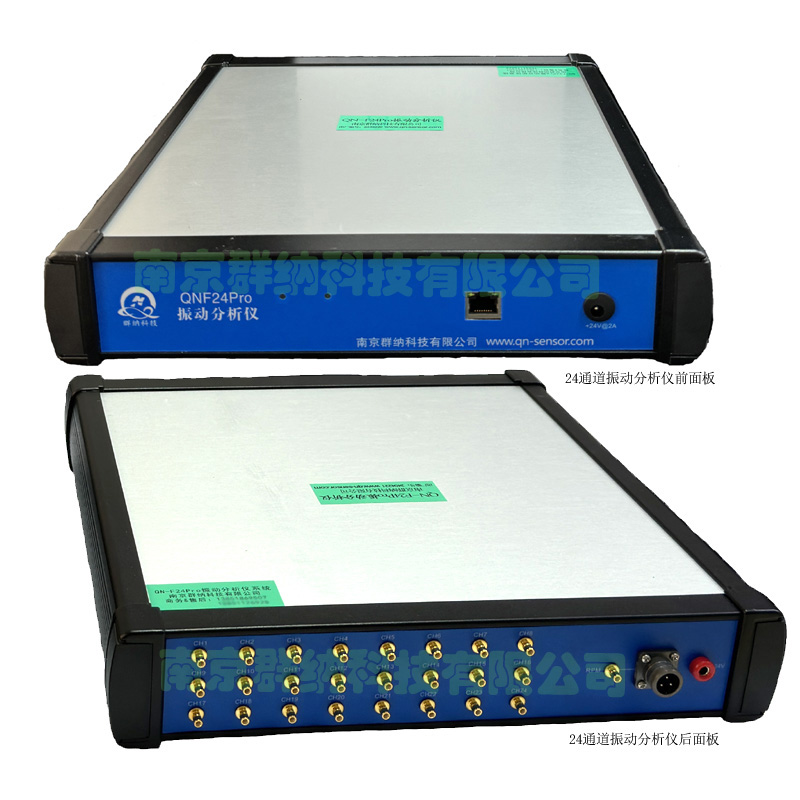

24通道主机：
