一﹑概述

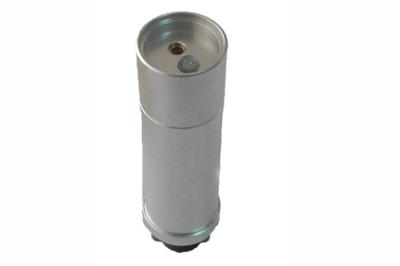

  QN-R1光电转速传感器由红光发射管﹑红光接收管及整形电路组成，红光发射管向传感器探头前方发出红光，红光接收管按照检测所接收物体反射光，然后来输出开关量信号。

二﹑性能指标

供电电源： DC+5V～+15V

频率响应范围：0～3.5kHz，对应转速0～200000 转/分

检测距离：10～100mm

输出方式：NPN集电极开路接2K上拉电阻

输出电平：低电平≤0.3V

工作温度：0～70℃

外形尺寸：Φ22×81mm

三﹑使用方法

 确认电源符合要求后，连接QN-R1光电传感器到所配接仪表。端子接线图见信号线标识。

 用磁性表座或其他固定支架将QN-R1光电转速传感器固定好，被测物体除反光标志外的部分最好为哑光黑色，反光部分用高光反光纸，QN-R1光电转速传感器探测头有两个孔，其中两个孔内可看到红发发射管为红色，接收管为透明色，这两个孔应在转动物体的直径方向上。探测距离在10mm～100mm之间。侧面还有一指示灯，当接收管接收到反射光时，灯灭。

反光部分用高光反光纸反光，当探头物体移动，使反射光有较大变化时，QN-R1光电转速传感器应有输出变化。具体调试时：要垂直柱的反射面，要高光反光纸，脉冲指示灯向上，让发射和接收光电管连线与反光带平行，再调整与反光面距离，使发射光反射到接收管上，接收到反射光灯灭。

四、使用注意事项

电源电压及极性必须正确。被测物体反射尽可能小。

转速标记只能每转设一个。

反光纸要用光面反光，不能用哑面反光。

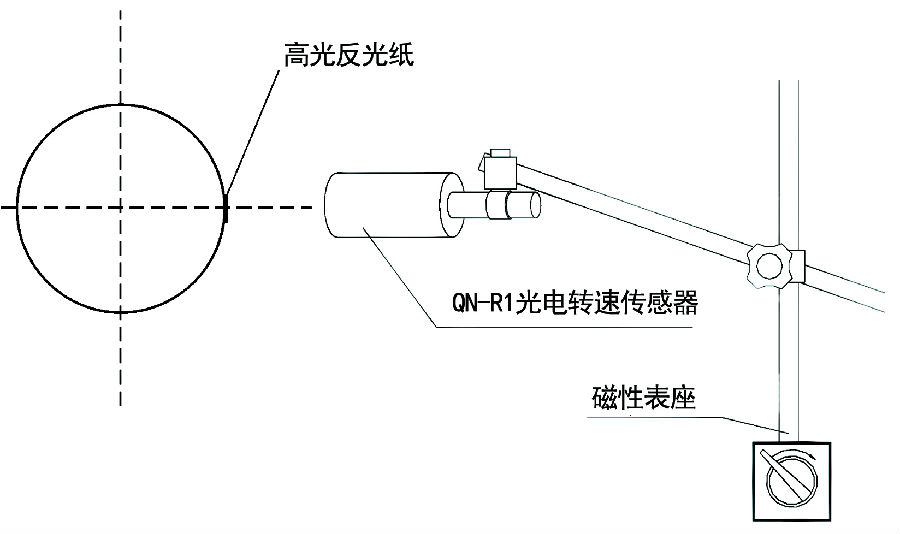

安装注意事项如下图所示：

QN-R1光电转速传感器的红光发射器和接收器要和贴在旋转轴上的高光反光纸平行。

QN-R1光电转速传感器要和被测旋转轴上下垂直左右垂直。
