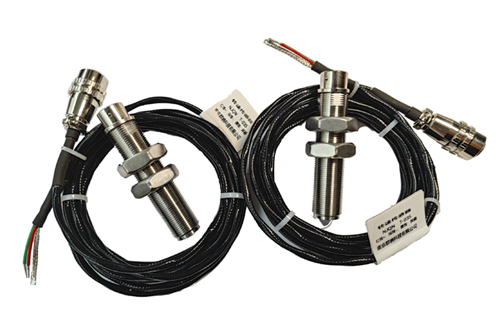

QN03S磁电式转速传感器

首页 / 传感器变送器 / 转速传感器  最后编辑时间：2025-05-08

    QN03S系列磁电式转速传感器将转角位移转换为交流电压信号，非接触便能测量各种导磁材料如：齿轮、带孔（或槽）圆盘（或轴）、叶轮等的转速。磁电式传感器内装磁钢，当磁芯端面近处有转动的导磁齿轮时，由于磁路中磁阻的变化，传感器内线圈即能感应输出相应的交流电压信号，输出近似正弦波电信号。

技术说明

被测应体为导磁体，上有齿或凹槽。测速感应齿轮模数≥2，材料为导磁低碳钢；不适于零转速测量。

输出幅值：10 r/min ≥ 50mV正弦波

         （60齿，模数2、安装间隙1mm条件下）

          安装间隙：0.8～1.5mm.

工作温度：-20～120℃



传感器选型

常温型：QN03S-A□□-B□□□-C□□-D□□



A探头形式：00代表直接引线，

01代航空插头引线



B螺纹长度：060-60mm   065-65mm

075-75mm   080-80mm

100-100mm  120-120mm

150-150mm  170-170mm



C螺纹规格：01-M16×1.0

02-M16×1.5

03-M18×1.0

04-M18×1.5

D线缆长度：03-3m

05-5m

10-10m
