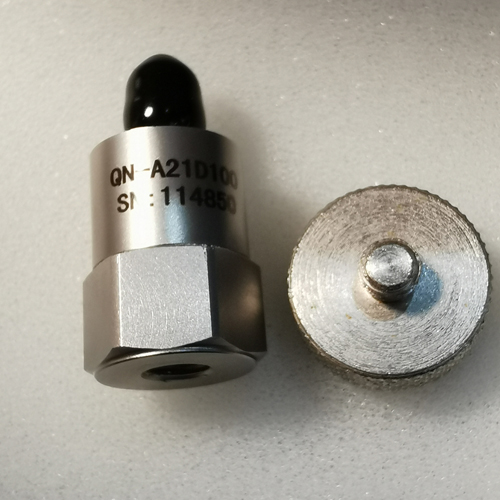

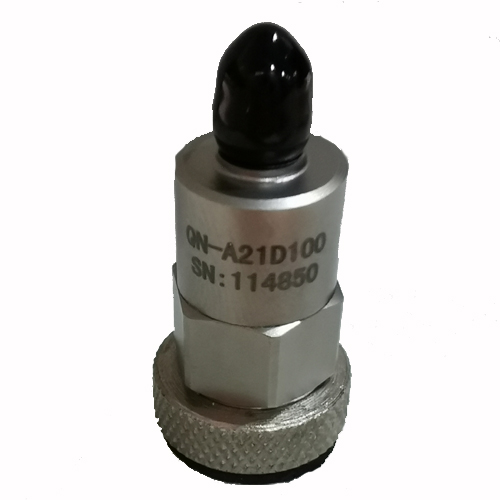

QN-A21D系列加速度传感器为通用单轴电压型传感器（IEPE），为顶端输出。加速度传感器内置电路将高阻抗的电荷信号转換为低阻抗的电压信号，使用同轴电缆同 时进行恒流源激励输入和信号输出。广泛应用于：振动控制、跌落试验、环境试验、结构试验、产品质量研究、机械研究、模态测试等振动、冲击动态测试领域。
| 型号 | 单位 | QN-A21D01 | QN-A21D05 | QN-A21D10 | QN-A21D20 | QN-A21D50 | QN-A21D100 | QN-A21D200 | QN-A21D500 |
| 测量范围 | g | ±5000 | ±1000 | ±500 | ±250 | ±100 | ±50 | ±25 | ±10 |
| 灵敏度(25℃)±5% | mV/g | 1 | 5 | 10 | 20 | 50 | 100 | 200 | 500 |
| 频率响应(±1dB) | Hz | ≥45K | ≥45K | ≥40K | ≥30K | ≥30K | ≥15K | ≥15K | ≥10K |
| 横向灵敏度比 | % | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 |
| 激励电压(恒流源) | VDC | 18-28 | 18-28 | 18-28 | 18-28 | 18-28 | 18-28 | 18-28 | 18-28 |
| 恒流源激励(mA) | mA | 2-10 | 2-10 | 2-10 | 2-10 | 2-10 | 2-10 | 2-10 | 2-10 |
| 输出阻抗 | Ω | ＜100 | ＜100 | ＜100 | ＜100 | ＜100 | ＜100 | ＜100 | ＜100 |
| 满量程输出(峰值) | V | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 |
| 噪声 | μV | ＜50 | ＜50 | ＜50 | ＜50 | ＜50 | ＜50 | ＜50 | ＜50 |
| 偏置电压 | +9～+12 | +9～+12 | +9～+12 | +9～+12 | +9～+12 | +9～+12 | +9～+12 | +9～+12 | |
| 工作温度 | -40～+120 | -40～+120 | -40～+120 | -40～+120 | -40～+120 | -40～+120 | -40～+120 | -40～+120 | |
| 冲击极限(峰值) | ±5000 | ±5000 | ±3000 | ±3000 | ±3000 | ±3000 | ±1000 | ±1000 | |
| 敏感件 | 陶瓷剪切 | 陶瓷剪切 | 陶瓷剪切 | 陶瓷剪切 | 陶瓷剪切 | 陶瓷剪切 | 陶瓷剪切 | 陶瓷剪切 | |
| 外形尺寸 | φ12×20 | φ12×20 | φ12×20 | φ12×20 | φ13×23 | φ13×23 | φ18×31 | φ18×31 | |
| 壳体材料 | 不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 | |
| 安装/输出 | 顶端M5 | 顶端M5 | 顶端M5 | 顶端M5 | 顶端M5 | 顶端M5 | 顶端M5 | 顶端M5 | |
| 重量 | 约9.5 | 约9.5 | 约9.5 | 约9.5 | 约13 | 约13 | 约28 | 约40 | |
| 电缆线 | 3-12米 | 3-12米 | 3-12米 | 3-12米 | 3-12米 | 3-12米 | 3-12米 | 3-12米 |
