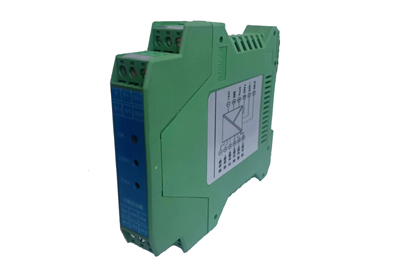

QN系列XCBSQ行程变送器可用于单支六线制或三线制LVDT信号的解调，具有如下特点：

1.零位或满位一键设置

2.传感器断线自诊断功能

3.标准35mmDIN导轨安装

4.变送器配合本公司传感器，两者之间线长可达100m

QN系列XCBSQ行程变送器行程变送器技术参数

激励信号：

电压：3V；

频率：1.22kHz、4.882kHz（默认为1.22kHz）；

电流：25mA.rms。

电流输出：DC（4～20）mA，负载电阻不大于1000Ω，纹波及噪声不大于20uA.rms。

电压输出：DC（1～5）V 、DC（0～10）V（最大为5mA)，纹波及噪声不大于3mV.rms。

传感器断线自诊断：变送器具有传感器断线诊断功能，通过“ZERO”和“FULL”键组合操作选择，可设置传感器出现断线故障后，输出最小或最大信号，同时“OK”灯闪烁报警。

响应时间：30ms。

非线性度：小于0.02%  FS。

温    漂：小于0.04%  FS/℃。

产品标准：参照GB/T 17614.1-2008、GB/T17614.2-2008。

QN系列XCBSQ行程变送器行程变送器安装

环境要求：周围无腐蚀、无强磁场等。

安装方式：标准35mmDIN导轨安装。

外形尺寸：17.5mm（宽）×99 mm（高）×114.5mm (深)。

工作温度：（-35～+85）℃。

贮存温度：（-50～+105）℃。

相对湿度：（20～90）%（非冷凝）。

供电电源：DC（24±4）V，功耗＜3W。

QN系列XCBSQ行程变送器行程变送器订货代号：

QN系列XCBSQ行程变送器–A□□–B□□（无特别要求，“*”项为出厂默认配置）

信号类型：

A01：三线制          A02：六线制

量程范围：

B01：（0～20）mm     B07：（0～200）mm     B13：（0～600）mm

B02：（0～25）mm     B08：（0～250）mm     B14：（-100～0～+100）mm

B03：（0～35）mm     B09：（0～300）mm     B15：（-200～0～+200）mm

B04：（0～50）mm     B10：（0～350）mm     B16：（-300～0～+300）mm

B05：（0～100）mm    B11：（0～400）mm     B17：（-400～0～+400）mm

B06：（0～150）mm    B12：（0～500）mm     B00：客户自定义
