1、概述

ZT-1/ZT-2/ZT-3转子振动模拟试验台是一种用来模拟旋转机械振动的试验装置。主要用于实验室模拟挠性转子轴系的强迫振动和自激振动特性。它能有效地再现大型旋转机械所产生的多种振动现象。通过不同的装备组合，改变转子转速、轴系刚度、质量不平衡、轴承的摩擦或冲击条件以及联轴节的型式来模拟机器的运行状态，由配置的检测仪表来观察和记录其振动特性。因此，ZT-1/ZT-2/ZT-3转子振动模拟试验台为专门从事振动测试、振动研究的高等院校有关实验室提供了有效而方便的实验手段。

2、主要技术指标

试验台台体：

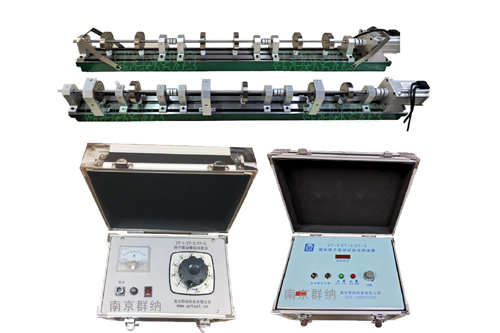

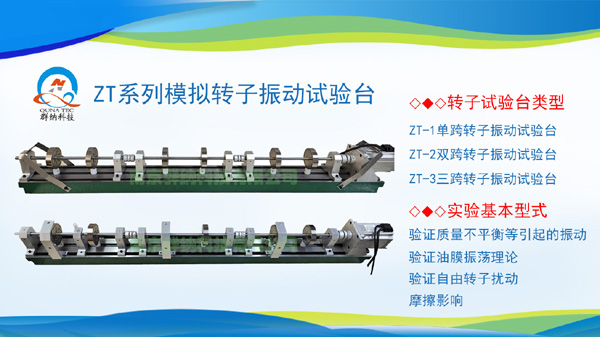

ZT-1（单跨转子振动试验台）： 780×108×145mm(长×宽×高），重量20kg

ZT-2（双跨转子振动试验台）： 1200×108×145mm(长×宽×高），重量43kg

ZT-3（三跨转子振动试验台）： 1200×108×145mm(长×宽×高），重量45kg

3．转轴、联轴节

转轴直径为Ф9.5mm，最大挠曲不超过0.03mm，沿轴的轴向任何部位均可选作试验中的支承点。联轴节有刚性联轴节和半挠性联轴节供选用。

    ZT-1（单跨转子振动试验台）：配Ф10mm 500mm长轴 1根.

    ZT-2（双跨转子振动试验台）:配Ф10mm320mm短轴2根，另配专用于做油膜振荡实验的500mm长轴一根。

    ZT-3（三跨转子振动试验台）：配Ф10mm320mm短轴 3根，另配专用于做油膜振荡实验的500mm长轴一根。

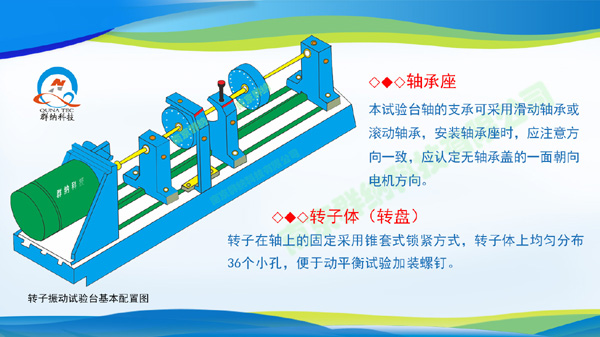

4．转子、平衡螺钉

    ZT-1（单跨转子振动试验台）配有2只转子

    ZT-2（双跨转子振动试验台配有4只转子

    ZT-3（三跨转子振动试验台）配有6只转子

转子上有凹槽，可在轮盘任意位置安装平衡螺钉，以便做平衡试验。

5、选配件（用户自选或我公司推荐，也可不选）

5.1 电涡流传感器： QN-31系列电涡流传感器/QN-98系列电涡流传感器/SE-91系列电涡流传感器

5.2磁电式速度传感器：MT系列振动速度传感器/ QN-95系列振动速度传感器

5.3加速度传感器： QN-9500加速度传感器/ QN-9500A加速度传感器

5.4 光电转速传感器：QN-30光电传感器/ 美国monarch ROS光电传感器

6．传感器安装及选配（可选配或不配）

光电传感器：配有光电传感器安装支架，轴端贴反光带，可用于测键相（标配）。如需用电涡流传感器测键相，需另外订制配件（选配）。

速度传感器、加速度传感器：测绝对振动（瓦振）时将安装于试验台的轴承座上，或用磁座固定在台体基座上（磁座选配件）

电涡流传感器：测相对振动（轴振）时将电涡流传感器安装于涡流传感器支架。
